E12. Uso del multímetro para un pc

  • Competencia.  Realiza el mantenimiento preventivo, correctivo y predictivo que prolongue el funcionamiento de los equipos de cómputo.
  • Criterio. Utiliza equipos y herramientas para mantenimiento de equipos de cómputo de acuerdo con normas de higiene, seguridad y manuales del fabricante.
  • Indicador. de desempeño. Utiliza el multímetro o tester para realizar mediciones de tensión alterna y continua con el fin de verificar el funcionamiento correcto de dispositivos de un sistema de cómputo entre otros, la existencia de polo a tierra, neutro y fase en el tomacorriente, el estado de la fuente de poder y de esta manera garantizar la vida útil del computador apoyado en normas de seguridad y manuales del fabricante.
Institución Educativa Municipal Luis Eduardo Mora Osejo
San Juan de Pasto- Nariño -Colombia
Técnico en computación y sistemas Grado 11 Computación-Año escolar 2016

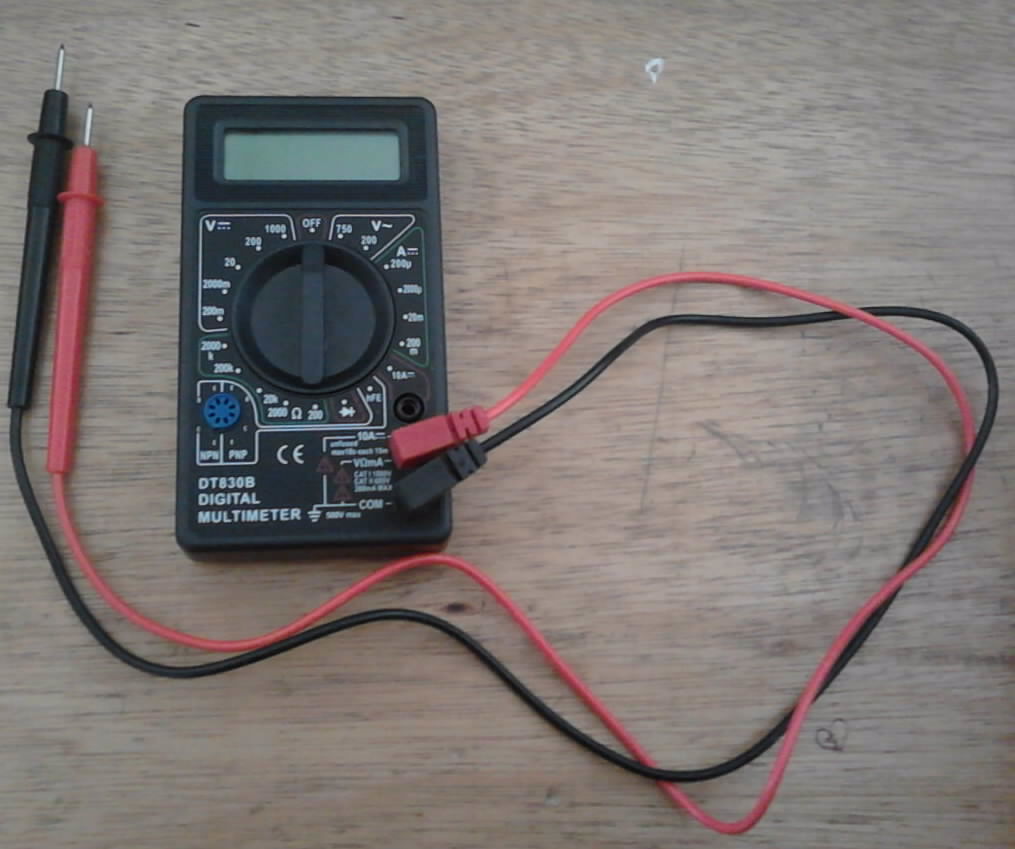

1) Medir continuidad con un tester o multimetro digital



A. Elija en el tester la escala de AVC (ALTERNA).
B. Elija un rango de tensión máximo superior al valor de tensión a medir (110v).
C. Conecte ambas puntas del tester a los dos polos de un toma corriente (indistintamente cualquier punta a cualquier polo) para verificar si se cuenta con tensión en la linea de trabajo .
D. La tensión medida debe ser ± 110 volt

2) Tensiones de salida de una fuente de alimentación:




A. Conecte primeramente una carga ala fuente. Esta puede ser simplemente un disco rigido que gire.
B. Conecte un switch de encendido a la fuente si fuera necesario y asegúrese de que este se encuentre apagado.
C. Conecte la fuente a la linea de tensión mediante un cable de Pc. Asegúrese de que el rango de tensión elegido para la fuente sea el correcto (110v).
D. Encienda el switch de power para poner en funcionamiento la fuente de Alimentacion. Si esta se encuentra en condiciones devera comenzar a girar el disco y el ventilador interno.
E. Elija en el tester la escala de DVC ( CONTINUA).
F. Elija un rango de tensión máximo superior al valor de tensión a medir (+12 v y +5 v).



G. Medición de + 5v:


H. Coloque la punta negra en cualquier polo negro de los conectores Molex o tipo "D" que salen de la fuente. Luego coloque la punta roja en cualquier polo rojo de los conectores Molex o tipo "D" que salen de la fuente. El tester deberá marcar 5.00.



I. Medición de + 12v



J. Coloque la punta negra en cualquier polo negro de los conectores Molex o tipo "D" que salen de la fuente. Luego coloque la punta roja en cualquier polo amarillo de los conectores Molex o tipo "D" que salen de la fuente. El tester deberá marcar 12.0.



3. Medición de continuidad en el cable de alimentación:




A. Elija en el tester la escala de O (OHM)

B. Elija el rango máximo superior inmediato al valor de resistencia a medir (0 O)
C. Coloque una punta cualquiera del tester en uno de los polos del conector hembra del cable de poder de pc
D. Coloque la otra punta del teste en una pata cualquiera del conector macho del cable de poder de pc. Si hecho esto la medición arrojara 8 (infinito), cambie la punta ala otra pata macho del cable de poder. Si el cable esta en condiciones la medición deberá arrojar 0 ( cero ohms ), Caso contrario el cable se encuentra cortado .
E. Repita la medición con el para de patas restantes



4. Medición de continuidad del switch de power:


A. Elija en el tester la escala de O (OHM)

B. Elija el rango máximo superior inmediato al valor de resistencia a medir. Al medir continuidad esperamos encontrar un valor cercano a cero ( 0 O ).
C. Asegúrese de que el switch se encuentre en posición APAGADO.
D. Coloque las dos puntas del tester (roja y negra) a un par de patas del switch, el cual se encuentra separado del otro par por un tabique plástico.
E. Al encender el switch la medición deberá arrojar 0 O y al volver a apagarlo arrojará 8 ( infinito ).
F. Repita la medición con el par de patas restantes.

5. Medición de continuidad del switch de reset:

A. Elija en el tester la escala de O (OHM)

B. Elija el rango máximo superior inmediato al valor de resistencia a medir. Al medir continuidad esperamos encontrar un valor cercano a cero ( 0 O ).
C. Conecte las dos puntas del tester (roja y negra) al par de patas del switch.
D. Al pulsar el switch la medicion debera arrojar 0 O, y al soltarlo arrojara 8 (infinito).



6. Verificación de leds:






A. Elija en el tester la escala de O (OHM)
B. Conecte indistintamente las puntas del tester a las dos patas del led. Si este no enciende, conectelo al revés. Si el led se encuentra en condiciones debera encender en una sola posición.



7. Verificación de pila de pc:


A. Enciende el multimetro y colócalo en el modo "Voltaje DCV"(CONTINUA)..

B. Toca la sonda roja con el lado de la batería con el signo "+" y la sonda negra con el otro lado
C. Lee el voltaje mostrado en el multimetro.
D. La CR2032 es una batería de 3 voltios. Si la tensión medida es menos de 10 por ciento de la tensión nominal entonces la batería necesita ser remplazada. Para esta batería, la tensión mínima es de 2.7 voltios.
